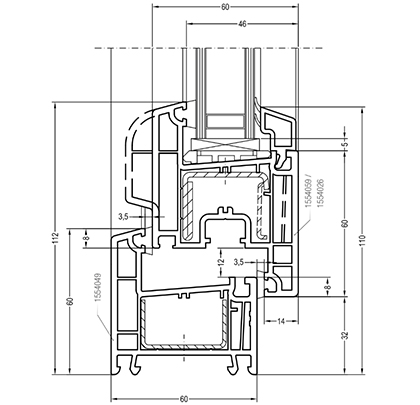

Схема узла одностворчатого оконного блока REHAU THERMO

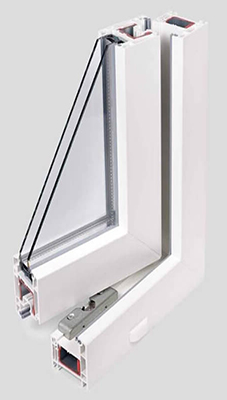

На схеме изображен узел соединения коробки 60 и створки Z60 в оконном блоке из профиля REHAU THERMO. В настоящее время этот профиль пользуется наибольшим спросом у заказчиков.

THERMO-DESIGN – одна из наиболее старых систем профилей наряду с уже несуществующим REHAU BASIC. Профиль REHAU THERMO был выведен из производства в 2009 году, за исключением дверных профилей. В 2019 году был вновь введен вместо профиля REHAU EURO-DESIGN. При этом произошли некоторые изменения. Была введена коробка 60, створка осталась прежней, а импост был позаимствован из профиля REHAU EURO-DESIGN. Импост имеет 3 воздушные камеры, в отличии от рамы и створки, в которых 4. Наплав рамы на створку составляет 8 мм снаружи и изнутри. Армирование такое же, как и у других профилей REHAU: 245536 для рам и импостов и 244506 для створок. Помимо представленной на схеме системы есть еще более массивная с коробкой 68, створками Z74 и Т94 и импостом 86.

Почему REHAU THERMO так популярен? В отличие от REHAU BLITZ NEW, введенного одновременно с THERMO, он имеет более жесткую конструкцию и 4 воздушных камеры вместо 3. В то же время, он сщественно дешевле, чем профили 70-й серии, а по теплосбережению уступает им незначительно.

REHAU THERMO: Технические характеристики профиля

Системная ширина профиля	60 мм
Количество камер	4 камеры
Количество контуров уплотнения	2
Толщина заполнения	32/41 мм
Высота глухой рамы	60/68 мм
Высота рамы со створкой z 60( 60/68 коробка)	112/120 мм
Ширина системы профилей	69,5 мм
Нахлест уплотнений( наплав, снаружи/внутри)	8/8 мм
Коэффициент сопротивления теплопередаче( с 2-х кмерным энергосберегающим стеклопакетом)	0,62 м² ^оС/Вт

Пластиковые окна Rehau Thermo — это немецкий оконный премиум класс.

Термо — занимает второе место по тепловым характеристикам в линейке профилей Рехау, значительно превышая все российские требования и госты.

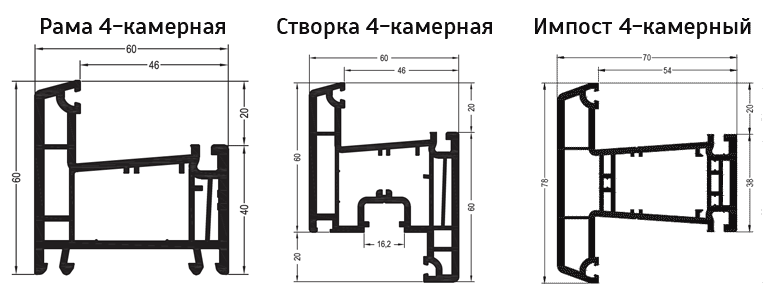

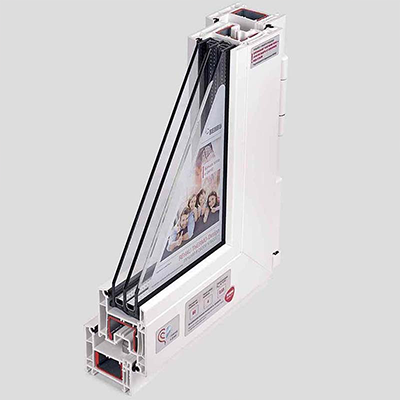

Сечение профилей Rehau Thermo

Теплопотери* на примере разной комплектации окон REHAU, Вт/м²

Профиль	2-х кам с/п с обычным стеклом R=0,55 м²•°С/Вт		2-х кам с/п с одним энергосберегающим стеклом R=0,75 м²•°С/Вт		2-х кам с/п с одним энергосберегающим и одним мультифункциональным стеклом и аргоном R=1,24 м²•°С/Вт
	R_{0 пр}, м²°С/Вт	Теплопотери, Вт	R_{0 пр}, м²°С/Вт	Теплопотери, Вт	R_{0 пр}, м²°С/Вт	Теплопотери, Вт
BLITZ, 60/3, 0,70 м²°С/Вт	0,51	86	0,61	72	0,81	57
THERMO-Design, 60/4 0,78 м²°С /Вт	0,52	85	0,62	71	0,83	56
GRAZIO, 70/5, 0,85 м²°С /Вт	0,53	83	0,63	70	0,84	55
BRILLANT-Design, 70/5 0,90 м²°С/Вт	0,54	82	0,64	69	0,85	54
DELIGHT-Design, 70/5, 0,94 м²°С /Вт	0,55	81	0,65	68	0,86	53
INTELIO 80, 80/6 0,98 м²°С /Вт	0,56	80	0,66	67	0,87	52
GENEO, 86/6, 1,05 м²°С /Вт	0,57	79	0,67	66	0,88	51
Теплопотери для стен первого этажа: Стена в 3 кирпича (79 см) – 85Вт/м² Стена из бруса 20см – 58Вт/м²

Сопротивление теплопередаче оконного профиля REHAU

content_kak-ne-oshibitsya-s-razmerom-okon-v-chastnom-dome_-11

Варианты створок Rehau Thermo

Штапик для профилей Rehau Thermo

Профильная система Rehau Thermo адаптирована под установку штапиков всех типов размеров( 6,5 и 14,5 мм) и видов экструдируемых концерном.

Скошенный

Скошенный

Закругленный

Фигурный

Фурнитура для пластиковых окон Rehau Thermo

Одним из важнейших элементов окна является фурнитура. Она обеспечивает открывание и откидывание створок, а взакрытом положении плотно прижимает створку к раме. При производстве пластиковых окон Rehau THERMO можно использовать фурнитуру любого бренда( Roto, Maco, Sigenia, Vorne). Обязательным является только тип. Для всех профилей Rehau используется фурнитура типа 12/20-13. 12- это фальцлюфт, т.е расстояние от фальца коробки до фальца створки. 20- это ширина наплава створки, т.е. расстояние от торца наплава до фальца створки. 13- это ось фурнитурного паза, т.е. расстояние между фальцем рамы и осью фурнитурного паза. Стандартный набор фурнитуры представлен на рисунке. Открывание и закрывание обеспечивает основной запор, средние запоры дают дополнительный прижим по всему периметру. Ножницы обеспечивают откидывание створки. Благодаря угловым переключателям вся обвязка работает как единое целое и для управления всей этой ситемой достаточно одной ручки оконной белой.

Помимо стандартной комплектации существует возможность подключения дополнительных опций: многоступенчатое проветривание, защита от детей и т.д.

Уплотнитель для профильных систем Rehau THERMO

Высококачественный уплотнитель. Не трескается, сохраняет форму и размер, плотно прилегает к раме

Упорный уплотнитель

Упорный уплотнитель предназначен для установки в коробках, створках и импостах оконных профилей Rehau THERMO, обеспечивающий плотное герметичное прилегание створок к коробкам и импостам. Экструдируется из синтетического каучука( резина) или из ТЭП. Сохраняет форму и размер минимум в течение 10 лет.

Бывает черного, серого или белого цвета
Сохраняет прочность при температурах от -60°С до +120°С
Срок службы – 20 лет

Уплотненитель под стеклопакет

Уплотнитель под стеклопакет. Устанавливается в коробках, створках и импостах исключительно под стеклопакет. Не испытывает таких частых деформаций, как упорный уплотнитель, поэтому имеет второстепенное значение. Изготавливается из каучука или из ТЭП.

Бывает черного, серого или белого цвета
Сохраняет прочность при температурах от -60°С до +120°С
Срок службы – 20 лет

Силиконовое уплотнение

Силиконовый уплотнитель. Не применяется производителями пластиковых окон Rehau Delight и чаще применяется в качестве ремонтного уплотнителя. Находит применение при производстве бытовой техники, например холодильников.
