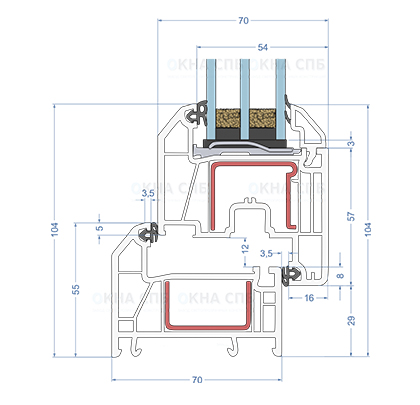

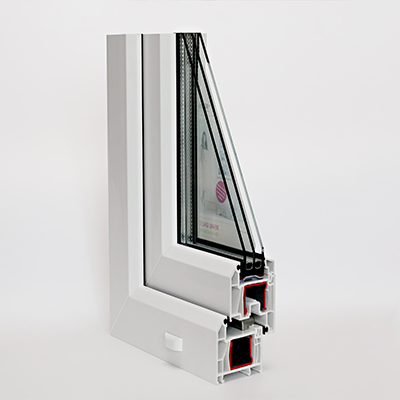

Схема узла одностворчатого оконного блока Rehau Grazio
На схеме справа изображен узел примыкания коробки 55 и створки Z55 для профиля REHAU GRAZIO. GRAZIO – бюджетный вариант профилей премиум-класса, пришедший на смену профилю REHAU SIБ.
Профили REHAU GRAZIO сохранили системную глубину 70 мм, но в отличии от REHAU SIБ в них пять воздушных камер. Армирующие профили остались те же, что и у профилей, выпускаемых ранее: 245536 для импостов и коровки 55 мм и 244506 для створок и коробки 63 мм.
За счет чего удалось снизить стоимость и стоит ли экономить на этом? Состав профиля и толщина стенок остались неизменными. Уменьшились линейные размеры коробки и створки до 55 мм, тем самым сделав конструкцию менее жесткой. Также наружний наплав створки на раму сделали 5 мм вместо 8.
Все эти изменения снизили показатели теплосбережения REHAU GRAZIO относительно его непосредственного конкурента, профиля REHAU DELIGHT.
Rehau Grazio: Технические характеристики профиля
| Системная ширина профиля | 70 мм |
| Количество камер | 5 камеры |
| Количество контуров уплотнения | 2 |
| Толщина заполнения | 32/41 мм |
| Высота глухой рамы | 55/63 мм |
| Высота рамы со створкой z 57( 55/63 коробка) | 104/112 мм |
| Ширина системы профилей | 89,5 мм |
| Нахлест уплотнений( наплав, снаружи/внутри) | 8/5 мм |
| Коэффициент сопротивления теплопередаче( с 2-х кмерным энергосберегающим стеклопакетом) | 0,63 м2 оС/Вт |

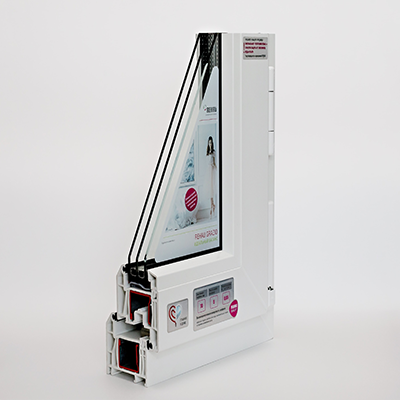

Пластиковые окна Rehau Grazio — это немецкий оконный премиум класс.
Грацио — занимает третье место по тепловым характеристикам в линейке профилей Рехау, уступая лишь Delightu и Inteleo , значительно превышая все российские требования и госты.

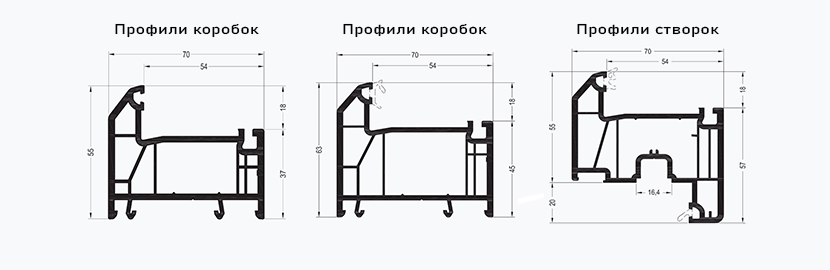

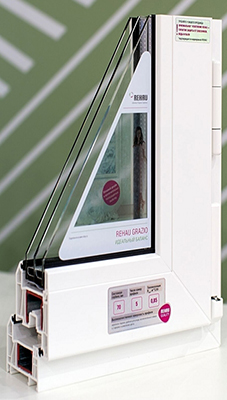

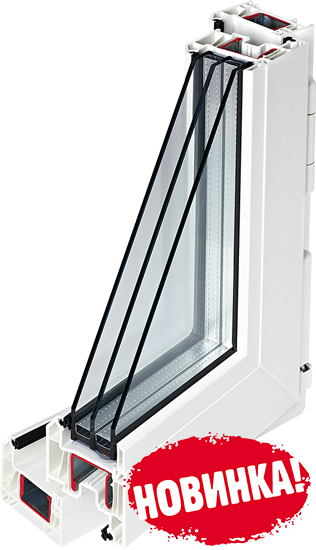

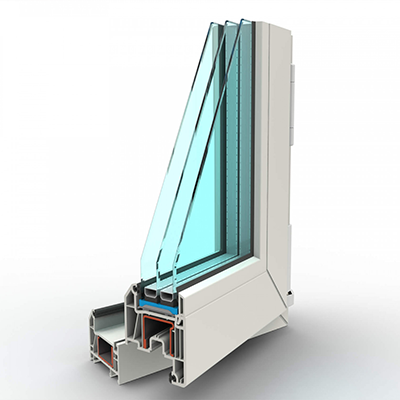

Сечение профилей Rehau Grazio
Теплопотери* на примере разной комплектации окон REHAU, Вт/м2
| Профиль | 2-х кам с/п с обычным стеклом R=0,55 м2•°С/Вт |
2-х кам с/п с одним энергосберегающим стеклом R=0,75 м2•°С/Вт |
2-х кам с/п с одним энергосберегающим и одним мультифункциональным стеклом и аргоном R=1,24 м2•°С/Вт |
|||
| R0 пр, м²°С/Вт | Теплопотери, Вт | R0 пр, м²°С/Вт | Теплопотери, Вт | R0 пр, м²°С/Вт | Теплопотери, Вт | |
| BLITZ, 60/3, 0,70 м²°С/Вт |
0,51 | 86 | 0,61 | 72 | 0,81 | 57 |
| THERMO-Design, 60/4 0,78 м²°С /Вт |
0,52 | 85 | 0,62 | 71 | 0,83 | 56 |
| GRAZIO, 70/5, 0,85 м²°С /Вт |
0,53 | 83 | 0,63 | 70 | 0,84 | 55 |
| BRILLANT-Design, 70/5 0,90 м²°С/Вт |
0,54 | 82 | 0,64 | 69 | 0,85 | 54 |
| DELIGHT-Design, 70/5, 0,94 м²°С /Вт |
0,55 | 81 | 0,65 | 68 | 0,86 | 53 |
| INTELIO 80, 80/6 0,98 м²°С /Вт |
0,56 | 80 | 0,66 | 67 | 0,87 | 52 |
| GENEO, 86/6, 1,05 м²°С /Вт |
0,57 | 79 | 0,67 | 66 | 0,88 | 51 |
| Теплопотери для стен первого этажа: Стена в 3 кирпича (79 см) – 85Вт/м² Стена из бруса 20см – 58Вт/м² | ||||||
Сопротивление теплопередаче оконного профиля REHAU
Варианты створок Grazio
Штапик для профилей Rehau Grazio
Профильная система Grazio адаптирована под установку штапиков всех типов размеров( 6,5 и 14,5 мм) и видов экструдируемых концерном.
Скошенный
Скошенный
Закругленный
Фигурный
Фурнитура для пластиковых окон Rehau Grazio
Одним из важнейших элементов окна является фурнитура. Она обеспечивает открывание и откидывание створок, а взакрытом положении плотно прижимает створку к раме. При производстве пластиковых окон Rehau Grazio можно использовать фурнитуру любого бренда( Roto, Maco, Sigenia, Vorne). Обязательным является только тип. Для всех профилей Rehau используется фурнитура типа 12/20-13. 12- это фальцлюфт, т.е расстояние от фальца коробки до фальца створки. 20- это ширина наплава створки, т.е. расстояние от торца наплава до фальца створки. 13- это ось фурнитурного паза, т.е. расстояние между фальцем рамы и осью фурнитурного паза. Стандартный набор фурнитуры представлен на рисунке. Открывание и закрывание обеспечивает основной запор, средние запоры дают дополнительный прижим по всему периметру. Ножницы обеспечивают откидывание створки. Благодаря угловым переключателям вся обвязка работает как единое целое и для управления всей этой ситемой достаточно одной ручки оконной белой.
Помимо стандартной комплектации существует возможность подключения дополнительных опций: многоступенчатое проветривание, защита от детей и т.д.
Уплотнитель для профильных систем Rehau Grazio
Высококачественный уплотнитель. Не трескается, сохраняет форму и размер, плотно прилегает к раме
Упорный уплотнитель
Упорный уплотнитель предназначен для установки в коробках, створках и импостах оконных профилей Rehau Grazio, обеспечивающий плотное герметичное прилегание створок к коробкам и импостам. Экструдируется из синтетического каучука( резина) или из ТЭП. Сохраняет форму и размер минимум в течение 10 лет.
- Бывает черного, серого или белого цвета
- Сохраняет прочность при температурах от -60°С до +120°С
- Срок службы – 20 лет
Уплотненитель под стеклопакет
Уплотнитель под стеклопакет. Устанавливается в коробках, створках и импостах исключительно под стеклопакет. Не испытывает таких частых деформаций, как упорный уплотнитель, поэтому имеет второстепенное значение. Изготавливается из каучука или из ТЭП.
- Бывает черного, серого или белого цвета
- Сохраняет прочность при температурах от -60°С до +120°С
- Срок службы – 20 лет
Силиконовое уплотнение
Силиконовый уплотнитель. Не применяется производителями пластиковых окон Rehau Delight и чаще применяется в качестве ремонтного уплотнителя. Находит применение при производстве бытовой техники, например холодильников.
- Бесцветный или белый
- Выдерживает температуры от -80°С до +200°С
- Имеет высокую стоимость и низкие показатели прочности

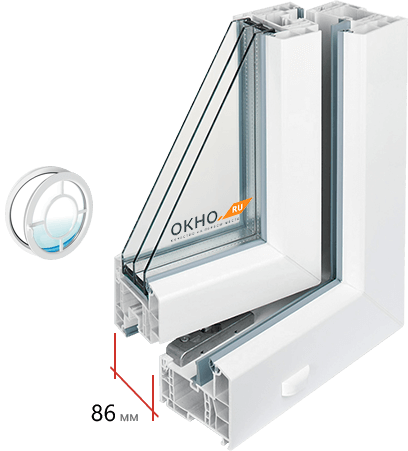

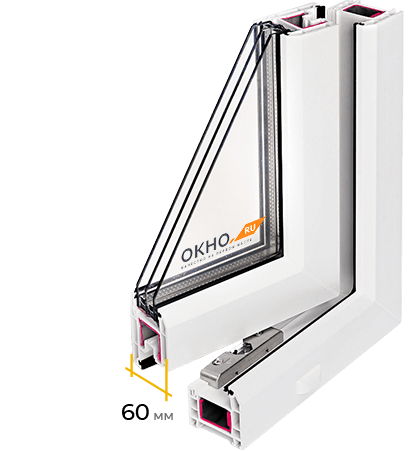

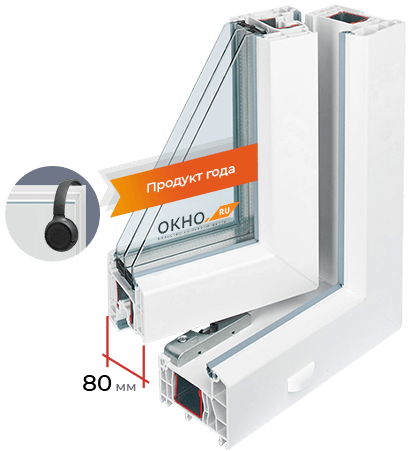

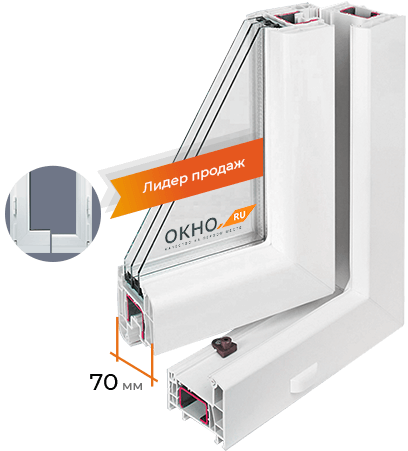

Другие профили
