Схема узла одностворчатого оконного блока rehau brilliant

Справа на рисунке показана схема соединения коробки 68 и створки Z60 в оконном блоке из профиля REHAU BRILLANT. BRILLANT – один из первых представителей профилей нового поколения с увеличенной системной глубиной.

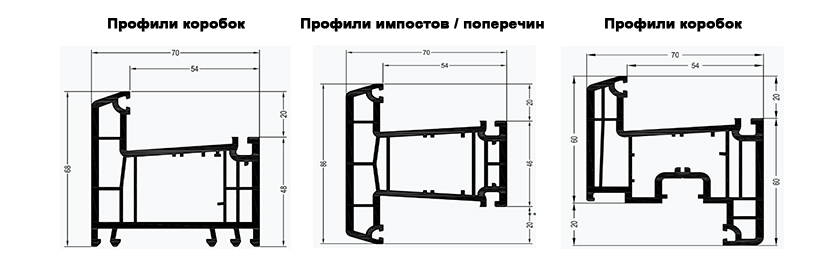

Профильная система REHAU BRILLANT имеет большое разнообразие профилей коробок и створок. Представленные на схеме профили в сочетании с имостом 86 являются наиболее часто применяемыми при производстве окон. Соединение импоста в REHAU BRILLANT аналогично соединению в профилях 60-й серии. Армирование 244506, которое в 60-й серии устанавливалось только в створках, в BRILLANT применяется также в коробках и импостах. Более широкие профили коробок и импостов делают конструкцию более жесткой.

В чем преимущества профилей BRILLANT-DESIGN? В отличии от трехкамерных профилей 60-й серии REHAU BRILLANT имеет 5 воздушных камер. Системная глубина 70 мм позволяет устанавливать стеклопакеты толщиной до 42 мм, тем самым повышая тепловые характеристики окна. В отличии от других профильных систем, производимых на филиалах REHAU в России, Польше и Китае, REHAU BRILLANT поставляется непосредственно из Германии.

Rehau Brilliant: Технические характеристики профиля

Системная ширина профиля	70 мм
Количество камер	5 камеры
Количество контуров уплотнения	2
Толщина заполнения	32/41 мм
Высота глухой рамы	68/60 мм
Высота рамы со створкой Z60( 68/60 коробка)	120/112 мм
Ширина системы профилей	79,5 мм
Нахлест уплотнений( наплав, снаружи/внутри)	8/7 мм
Коэффициент сопротивления теплопередаче( с 2-х кмерным энергосберегающим стеклопакетом)	0,64 м² ^оС/Вт

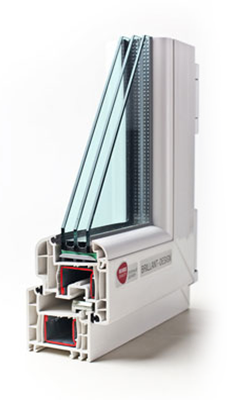

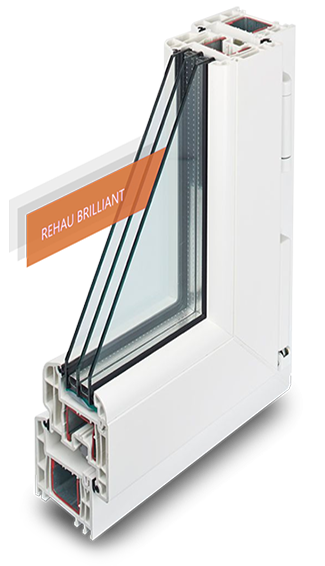

Пластиковые окна Rehau Brilliant — это немецкий оконный классический премиум класс.

Бриллиант — занимает четвертое место по тепловым характеристикам в линейке профилей Рехау, уступая Delight, Geneo и Inteleo , значительно превышая все российские требования и госты.

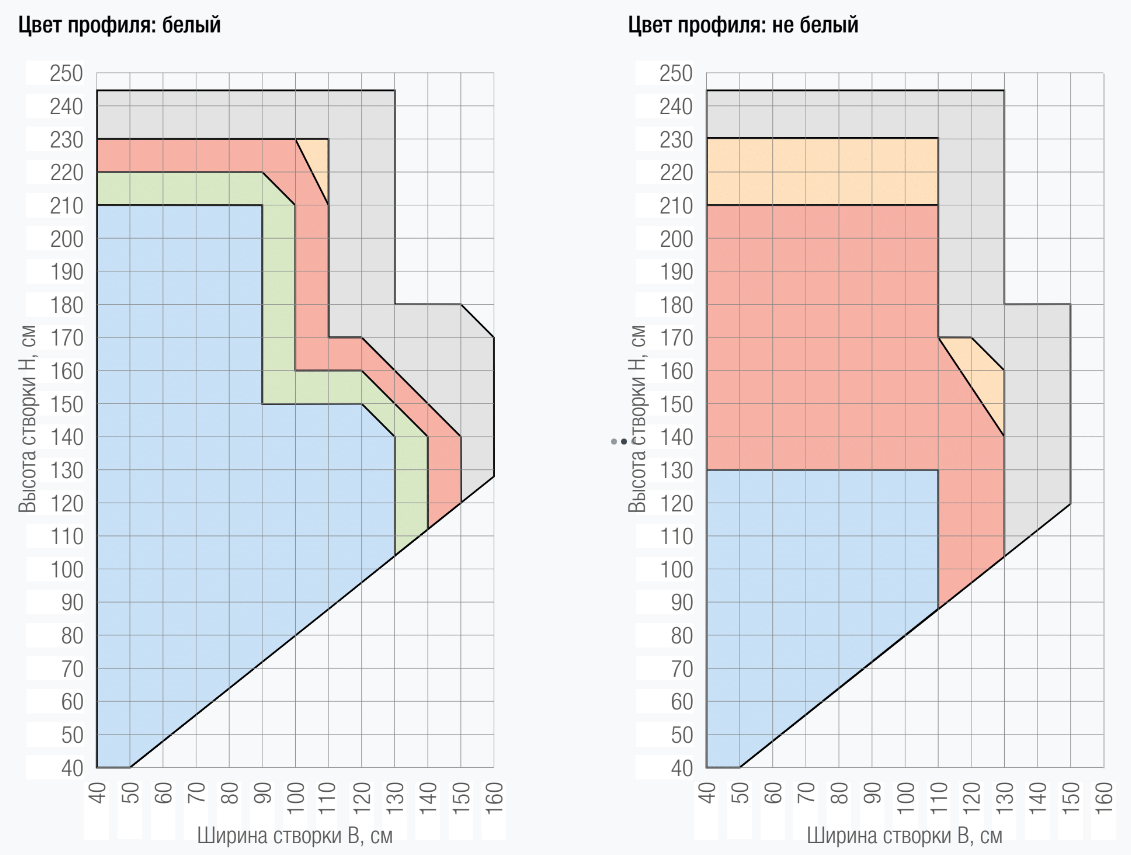

Допустимые размеры створок Rehau Brilliant

Створки Rehau Brilliant z 60 согласно диаграмме, представленной выше, можно изготавливать шириной до 140 и высотой до 160 см используя армирование толщиной 1,5 мм( зеленый сектор), но масса при этом не должна превышать 40 кг. Возьмем для расчетов створку размером 60 на 130 см. Вес створки z 60 с армированием составляет 4,3 кг/м, т.е. 4,3*(1,3*2+0,6*2)=16 кг без учета стеклопакета. А вес двухкамерного стеклопакета 0,6*1,3*30=24 кг. Итого 40 кг. Т.е. максимально допустимый для створок Rehau Brilliant, укомплетованных двухкамерными стеклопакетами( комплектовать окна рехау бриллиант одинарными стеклопакетами бессмысленно), размер с использованием 1,5 мм армированием составляет 60*130(ширина/высота) см. Исползуя армирование толщиной 2 мм, можно изготавливать створки большего размера.

Теплопотери* на примере разной комплектации окон REHAU, Вт/м²

Профиль	2-х кам с/п с обычным стеклом R=0,55 м²•°С/Вт		2-х кам с/п с одним энергосберегающим стеклом R=0,75 м²•°С/Вт		2-х кам с/п с одним энергосберегающим и одним мультифункциональным стеклом и аргоном R=1,24 м²•°С/Вт
	R_{0 пр}, м²°С/Вт	Теплопотери, Вт	R_{0 пр}, м²°С/Вт	Теплопотери, Вт	R_{0 пр}, м²°С/Вт	Теплопотери, Вт
BLITZ, 60/3, 0,70 м²°С/Вт	0,51	86	0,61	72	0,81	57
THERMO-Design, 60/4 0,78 м²°С /Вт	0,52	85	0,62	71	0,83	56
GRAZIO, 70/5, 0,85 м²°С /Вт	0,53	83	0,63	70	0,84	55
BRILLANT-Design, 70/5 0,90 м²°С/Вт	0,54	82	0,64	69	0,85	54
DELIGHT-Design, 70/5, 0,94 м²°С /Вт	0,55	81	0,65	68	0,86	53
INTELIO 80, 80/6 0,98 м²°С /Вт	0,56	80	0,66	67	0,87	52
GENEO, 86/6, 1,05 м²°С /Вт	0,57	79	0,67	66	0,88	51
Теплопотери для стен первого этажа: Стена в 3 кирпича (79 см) – 85Вт/м² Стена из бруса 20см – 58Вт/м²

Сопротивление теплопередаче оконного профиля REHAU

content_kak-ne-oshibitsya-s-razmerom-okon-v-chastnom-dome_-11

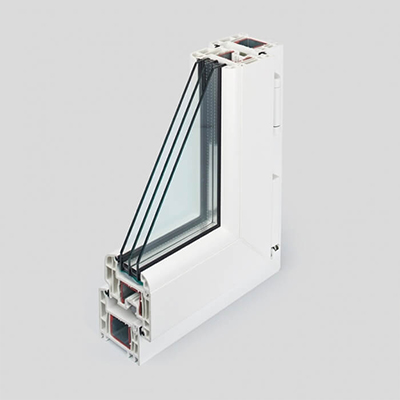

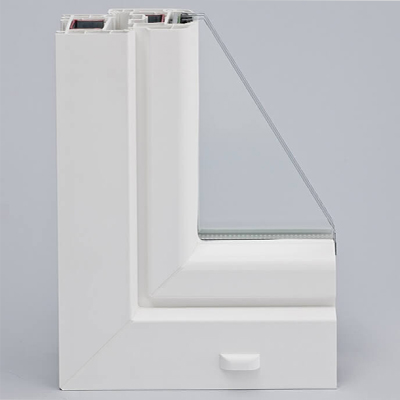

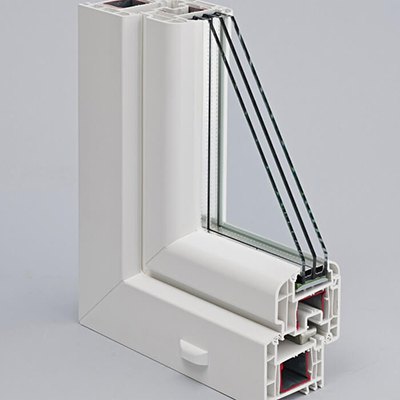

Варианты створок Brilliant

Штапик для профилей Rehau Brilliant

Профильная система Brilliant адаптирована под установку штапиков всех типов размеров( 6,5 и 14,5 мм) и видов экструдируемых концерном.

Скошенный

Скошенный

Закругленный

Фигурный

Фурнитура для пластиковых окон Rehau Brilliant

Одним из важнейших элементов окна является фурнитура. Она обеспечивает открывание и откидывание створок, а взакрытом положении плотно прижимает створку к раме. При производстве пластиковых окон Rehau Brilliant можно использовать фурнитуру любого бренда( Roto, Maco, Sigenia, Vorne). Обязательным является только тип. Для всех профилей Rehau используется фурнитура типа 12/20-13. 12- это фальцлюфт, т.е расстояние от фальца коробки до фальца створки. 20- это ширина наплава створки, т.е. расстояние от торца наплава до фальца створки. 13- это ось фурнитурного паза, т.е. расстояние между фальцем рамы и осью фурнитурного паза. Стандартный набор фурнитуры представлен на рисунке. Открывание и закрывание обеспечивает основной запор, средние запоры дают дополнительный прижим по всему периметру. Ножницы обеспечивают откидывание створки. Благодаря угловым переключателям вся обвязка работает как единое целое и для управления всей этой ситемой достаточно одной ручки оконной белой.

Помимо стандартной комплектации существует возможность подключения дополнительных опций: многоступенчатое проветривание, защита от детей и т.д.

Уплотнитель для профильных систем Rehau Brilliant

Высококачественный уплотнитель. Не трескается, сохраняет форму и размер, плотно прилегает к раме

Упорный уплотнитель

Упорный уплотнитель предназначен для установки в коробках, створках и импостах оконных профилей Rehau Brilliant, обеспечивающий плотное герметичное прилегание створок к коробкам и импостам. Экструдируется из синтетического каучука( резина) или из ТЭП. Сохраняет форму и размер минимум в течение 10 лет.

Бывает черного, серого или белого цвета
Сохраняет прочность при температурах от -60°С до +120°С
Срок службы – 20 лет

Уплотненитель под стеклопакет

Уплотнитель под стеклопакет. Устанавливается в коробках, створках и импостах исключительно под стеклопакет. Не испытывает таких частых деформаций, как упорный уплотнитель, поэтому имеет второстепенное значение. Изготавливается из каучука или из ТЭП.

Бывает черного, серого или белого цвета
Сохраняет прочность при температурах от -60°С до +120°С
Срок службы – 20 лет

Силиконовое уплотнение

Силиконовый уплотнитель. Не применяется производителями пластиковых окон Rehau Brilliant и чаще применяется в качестве ремонтного уплотнителя. Находит применение при производстве бытовой техники, например холодильников.
