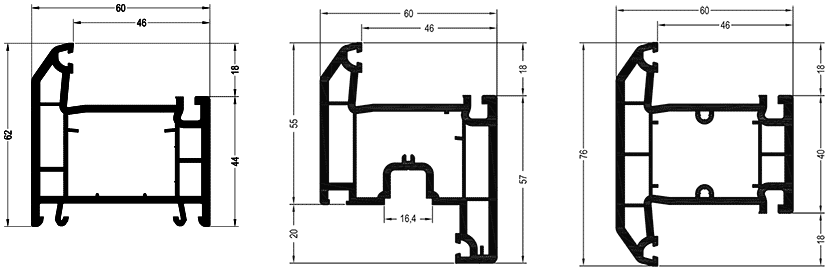

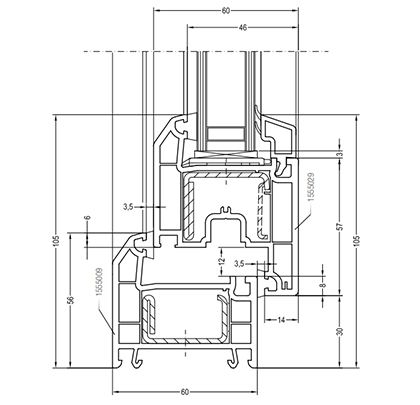

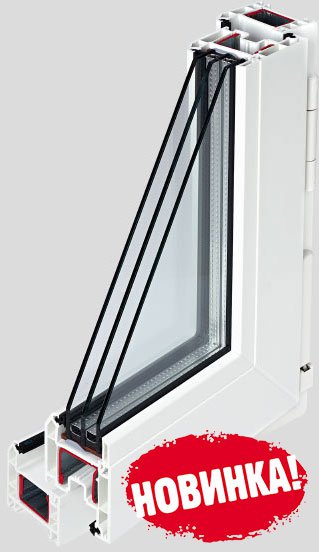

Схема узла одностворчатого оконного блока rehau blitz
На схеме представлен основной узел соединения 56 коробки и створки Z 55 в одностворчатом оконном блоке системы профилей Rehau Blitz. Из схемы видно, что профильная система сохранила основные наработки предыдущих профильных систем, таких как Rehau Basic и профильных систем, занимающих более высокие позиции в линейке профилей Rehau, например Thermo.
Профили Rehau Blitz сохранили от системы предыдущего поколения ( Rehau Basic) ширину профильной системы ( 60 мм), количество камер( 3), количество контуров и типы уплотнения( 2), типы применяемого армирующего профиля для коробки (35*20 арт. 1245536) и для створки( 35*27,5 арт. 1244506). Неизменным остался лицевой наплав створки на коробку ( 8 мм), что не мало важно в процессе эксплуатации окна( есть возможность регулировать). Все это позволило сохранить показатели теплопередачи и жесткости на высоком уровне.
За счет чего удалось снизить цену? Рецептура пвх смеси осталась той же, толщина внешних и внутренних стенок профиля не изменилась. Как видно из чертежа изменились высота коробки и створки. В новой системе профилей blitz производители применяют 56 коробку и 55 створку, против, 60 коробки и 60 створки, которые были у профиля basic. Это привело к незначительному снижению жесткости системы, что некритично, но самое главное это то, что пришлось уменьшить нелицевой наплав створки на коробку, который стал равен 6 мм, а ранее был равен 8 мм. Это в свою очередь может привести к разгерметизации первого контура уплотнения в случае смещения коробки и створки относительно друг друга в процессе нарушений, допущенных при производстве окон blitz, или некачественной установки пластиковых окон rehau blitz, или по другим непредвиденным обстоятельствам.
В результате уменьшения высоты коробки и створки профильной системы Reha Blitz удалось сохранить коэффициент сопротивления теплопроводности оконной конструкции, укомплектованной двухкамерным стеклопакетом с одним энергосберегающим стеклом (0,61 м²°С/Вт) и увеличить( примерно на 3%) световой проем.
Rehau BLITZ: Технические характеристики профиля
| Системная ширина профиля | 60 мм |
| Количество камер | 3 камеры |
| Количество контуров уплотнения | 2 |
| Толщина заполнения | 24/32 мм |
| Высота глухой рамы | 56/62 мм |
| Высота рамы со створкой( 56/62 коробка) | 105/111 мм |
| Ширина системы профилей | 77,5 мм |
| Коэффициент сопротивления теплопередаче( с 2-х кмерным энергосберегающим стеклопакетом) | 0,61 м2 оС/Вт |

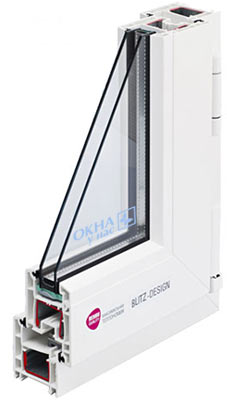

Пластиковые окна Rehau Blitz — это немецкая надежность и прагматичность.
Блиц — начальная система в линейке Рехау, соответствующая всем требованиям и духу времени. Технические характеристики окон blitz превосходят по всем параметрам требования российских гостов с существенным запасом.

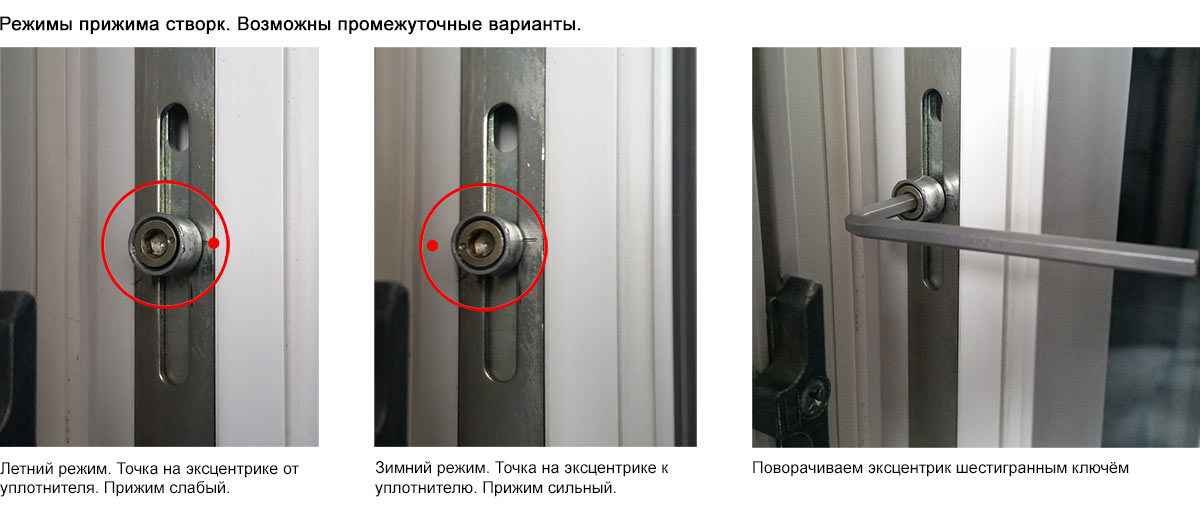

Как перевести окна Rehau Blitz в зимний режим
Теплопотери* на примере разной комплектации окон REHAU, Вт/м2
| Профиль | 2-х кам с/п с обычным стеклом R=0,55 м2•°С/Вт |
2-х кам с/п с одним энергосберегающим стеклом R=0,75 м2•°С/Вт |
2-х кам с/п с одним энергосберегающим и одним мультифункциональным стеклом и аргоном R=1,24 м2•°С/Вт |
|||
| R0 пр, м²°С/Вт | Теплопотери, Вт | R0 пр, м²°С/Вт | Теплопотери, Вт | R0 пр, м²°С/Вт | Теплопотери, Вт | |
| BLITZ, 60/3, 0,70 м²°С/Вт |
0,51 | 86 | 0,61 | 72 | 0,81 | 57 |
| THERMO-Design, 60/4 0,78 м²°С /Вт |
0,52 | 85 | 0,62 | 71 | 0,83 | 56 |
| GRAZIO, 70/5, 0,85 м²°С /Вт |
0,53 | 83 | 0,63 | 70 | 0,84 | 55 |
| BRILLANT-Design, 70/5 0,90 м²°С/Вт |
0,54 | 82 | 0,64 | 69 | 0,85 | 54 |
| DELIGHT-Design, 70/5, 0,94 м²°С /Вт |
0,55 | 81 | 0,65 | 68 | 0,86 | 53 |
| INTELIO 80, 80/6 0,98 м²°С /Вт |
0,56 | 80 | 0,66 | 67 | 0,87 | 52 |
| GENEO, 86/6, 1,05 м²°С /Вт |
0,57 | 79 | 0,67 | 66 | 0,88 | 51 |
| Теплопотери для стен первого этажа: Стена в 3 кирпича (79 см) – 85Вт/м² Стена из бруса 20см – 58Вт/м² | ||||||

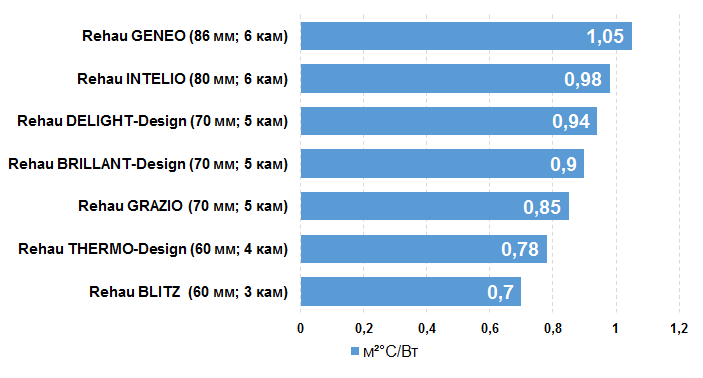

Сопротивление теплопередаче оконного профиля REHAU
Штапик для профилей rehau blitz
Профильная система Blitz адаптирована под установку штапиков всех типов размеров( 6,5 и 14,5 мм) и видов экструдируемых концерном.

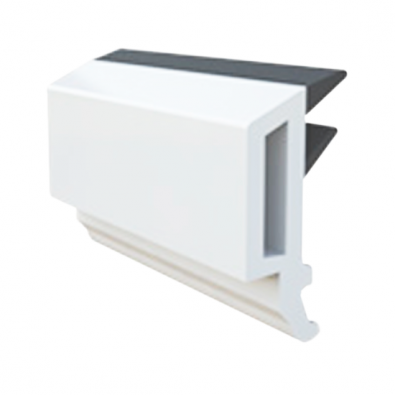

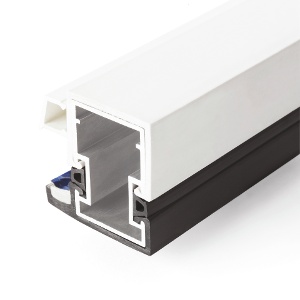

Скошенный

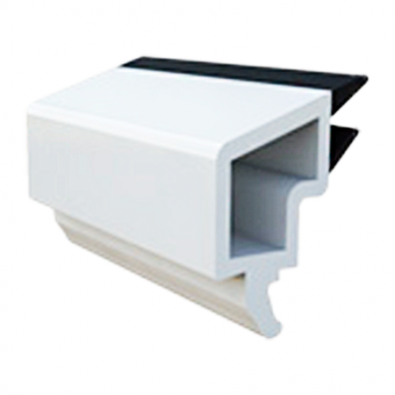

Скошенный

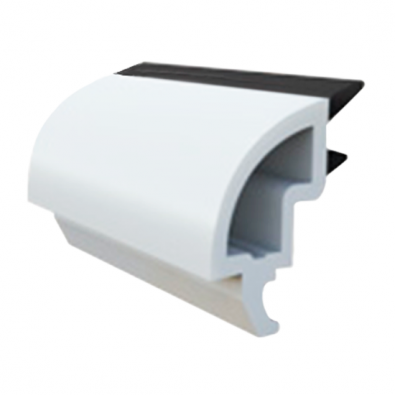

Закругленный

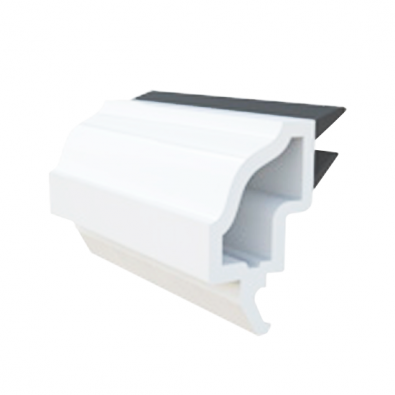

Фигурный
Фурнитура для пластиковых окон rehau blitz

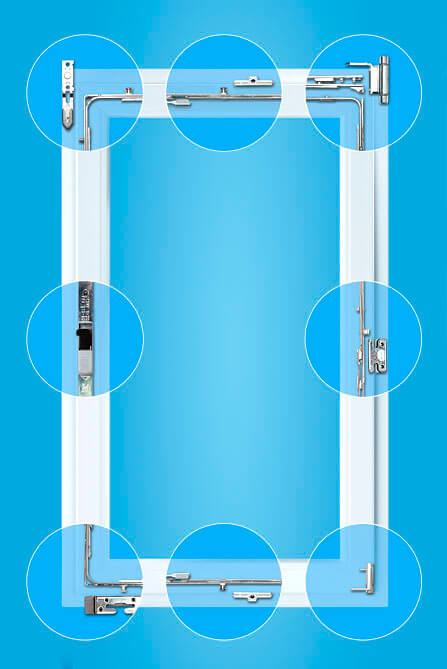

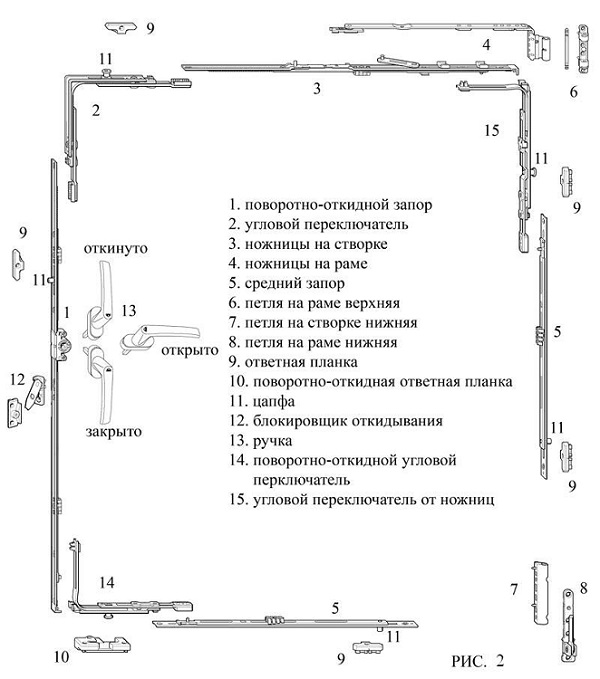

Одним из важнейших элементов окна является фурнитура. Она обеспечивает открывание и откидывание створок, а взакрытом положении плотно прижимает створку к раме. При производстве пластиковых окон Rehau blitz можно использовать фурнитуру любого бренда( Roto, Maco, Sigenia, Vorne). Обязательным является только тип. Для всех профилей Rehau используется фурнитура типа 12/20-13. 12- это фальцлюфт, т.е расстояние от фальца коробки до фальца створки. 20- это ширина наплава створки, т.е. расстояние от торца наплава до фальца створки. 13- это ось фурнитурного паза, т.е. расстояние между фальцем рамы и осью фурнитурного паза. Стандартный набор фурнитуры представлен на рисунке. Открывание и закрывание обеспечивает основной запор, средние запоры дают дополнительный прижим по всему периметру. Ножницы обеспечивают откидывание створки. Благодаря угловым переключателям вся обвязка работает как единое целое и для управления всей этой ситемой достаточно одной ручки оконной белой.
Помимо стандартной комплектации существует возможность подключения дополнительных опций: многоступенчатое проветривание, защита от детей и т.д.
Уплотнитель для профильных систем Rehau Blitz
Высококачественный уплотнитель. Не трескается, сохраняет форму и размер, плотно прилегает к раме
Упорный уплотнитель
Упорный уплотнитель предназначен для установки в коробках, створках и импостах оконных профилей Rehau Blitz, обеспечивающий плотное герметичное прилегание створок к коробкам и импостам. Экструдируется из синтетического каучука( резина) или из ТЭП. Сохраняет форму и размер минимум в течение 10 лет.
- Бывает черного, серого или белого цвета
- Сохраняет прочность при температурах от -60°С до +120°С
- Срок службы – 20 лет
Уплотненитель под стеклопакет
Уплотнитель под стеклопакет. Устанавливается в коробках, створках и импостах исключительно под стеклопакет. Не испытывает таких частых деформаций, как упорный уплотнитель, поэтому имеет второстепенное значение. Изготавливается из каучука или из ТЭП.
- Бывает черного, серого или белого цвета
- Сохраняет прочность при температурах от -60°С до +120°С
- Срок службы – 20 лет
Силиконовое уплотнение
Силиконовый уплотнитель. Не применяется производителями пластиковых окон Rehau Blitz и чаще применяется в качестве ремонтного уплотнителя. Находит применение при производстве бытовой техники, например холодильников.
- Бесцветный или белый
- Выдерживает температуры от -80°С до +200°С
- Имеет высокую стоимость и низкие показатели прочности
